活性炭吸附塔概述
* 发表时间 : 2021-07-01 * 浏览 : 1798
| 活性炭吸附塔概述 | ||||||||
| 活性炭吸附过滤塔是一种废气净化、吸附异味的环保设备产品，活性炭吸附塔具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭具有去除甲醛、苯、TVOC等有害气体和消毒除臭等作用，活性炭吸附塔现广泛用于 电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等废气处理，其中适用于喷漆废气处理的净化。 | ||||||||
| 一、工作原理 | ||||||||
| 尾气由风机提供动力，正压或负压进入活性炭吸附塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过滤器后，进入活性炭吸附塔体，净化气体高空达标排放。 | ||||||||

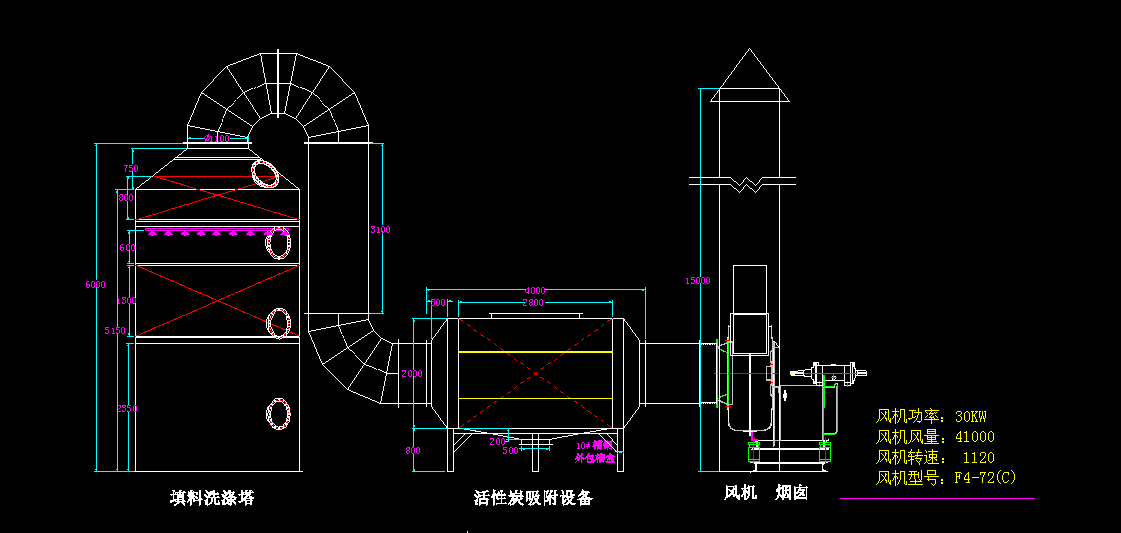

| 废气处理卧式活性炭吸附塔立面/平面示意图 | ||||||||
| 二、技术简介 | ||||||||
| 1、活性炭是一种黑色粉状、粒状或丸状的无定形具有多孔的炭。主要成份为炭，还含有少量氧、氢、硫、氮、氯。也具有石墨那样的精细结构，只是晶粒较小，层层不规则堆积。具有较大的表面积（500～1000㎡/克）。有很强的吸附能力，能在它的表面上吸附气体，液体或胶态固体。对于气、液的吸附可接近于活性炭本身的质量的。 | ||||||||
| 其吸附作用是具有选择性，非极性物质比极性物质更易于吸附。在同一系列物质中，沸点越高的物质越容易被吸附，压越大、温度越低，浓度越高，吸附量越大，反之，减压、升温有利气体的解吸。 | ||||||||
| 活性炭常用于气体的吸附、分离和提纯、溶剂的回收、糖液、油脂、甘油、药物的脱色剂，饮用水或冰箱的除臭剂，防毒面具的滤毒剂，还可用作催化剂或金属盐催化剂的截体。 | ||||||||
| 2、活性炭吸附塔产品优点： | ||||||||
| (1)、吸附效率高，效果明显，适用面广； | ||||||||
| (2)、维护方便，无技术要求； | ||||||||
| (3)、能同时处理多种混合废气。 | ||||||||
| 3、活性炭吸附塔产品缺点：运行成本相对较高； | ||||||||
| 4、活性炭吸附塔分类：可分为方形或圆形。 | ||||||||
| 5、活性炭吸附塔适用范围： | ||||||||
| 活性炭吸附塔主要应用于：电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造及家具生产等行业的废气净化，其中适用于印刷印染和喷漆废气的处理净化。 | ||||||||
| 吸收塔是实现吸收操作的设备。按气液相接触形态分为三类。第一类是气体以气泡形态分散在液相中的板式塔、鼓泡吸收塔、搅拌鼓泡吸收塔；第二类是液体以液滴状分散在气相中的喷射器、文氏管、喷雾塔；第三类为液体以膜状运动与气相进行接触的填料吸收塔和降膜吸收塔。塔内气液两相的流动方式可以逆流也可并流。通常采用逆流操作，吸收剂以塔顶加入自上而下流动，与从下向上流动的气体接触，吸收了吸收质的液体从塔底排出，净化后的气体从塔顶排出。 | ||||||||
| 三、活性炭吸附塔 活性炭吸附器 | ||||||||
| 用途：针对有机气体废气之净化处理 | ||||||||
| 适用于处理常温、大风量、中低浓度、易挥发的VOC有机废气 | ||||||||
| 特点：1.采用椰子壳活性碳，吸附效率高，具有表面积比大、吸附性能好、强度高、易再生、经济等优点。 | ||||||||
| 2.初级滤网及活性碳网，可采抽取式，便于安装及更换。 | ||||||||
| 3.可配合洗涤塔或除尘设备去除有机气体；可处理的有机溶剂种类 | ||||||||
| 包括苯类、酮类、酯类、醇类、醛类、醚类、烷类及其混合类。 | ||||||||
| PP洗涤塔原理及构造 | ||||||||
| PP洗涤塔是环保科技的技术产品，PP洗涤塔的作用是将气体中的杂质用溶剂反应而除掉，可用于各种产生需洗涤气体的行业。废气废液进入塔内，与塔内的洗涤液充分接触，可以除去杂质，达到净化气体的作用。 本身包含有本体、填充层、除雾层、循环洒水管路，及循环水槽等。 | ||||||||
| PP洗涤塔本体包含了废气入口、出口、视窗，维修入孔及PP洗涤塔内部用以支撑及固定用之结构，以PP废气洗涤塔本身之耐蚀性增加其使用寿命。 | ||||||||
| 特点：PP洗涤塔低噪音、运行平稳、操作简单、方便；用于电镀行业及五多表面处理所产生的酸碱气体进行中和处理，采用PP板，风量可随机调整配用。 | ||||||||
| 位置应用 | ||||||||
| 设备本身包含有本体、填充层、除雾层、循环洒水管路，及循环水箱等。 | ||||||||
| 洗涤塔本体 | ||||||||
| 洗涤塔本体包含了废气入口、出口、窗口，维修入孔及洗涤塔内部用以支撑及固定用之结构，以设备本身之耐蚀性增加其使用寿命。 | ||||||||
| 填充层 | ||||||||
| 采用∮75拉西环，作为洗涤塔填充材，其材质为PP。 | ||||||||
| ∮75 PP拉西环具有比表面积大，低压损，及物质移转高度低等特性，相较于其填充材料选择使用 ∮75 PP拉西环有较高之处理效率及较低之运行费用。 | ||||||||
| 除雾层 | ||||||||
| 采用∮50 PP空心球作为除雾器材质为PP | ||||||||
| 循环洒水管路 | ||||||||
| 管路材质为PP，主要功能是用来将循环水送至洒水系统，而洒水系统所使用之喷嘴采用螺旋式型式喷嘴，此种喷嘴具有不易堵塞、喷洒角度大，且液滴分布均匀特色，使洗涤塔能发挥处理效果。 | ||||||||
| 循环水槽 | ||||||||
| 循环水槽与洗涤塔本体相连接的，水槽容量为2-3分钟循环水量，水槽内部设有浮球式液位控制器，并预留有洗涤水入口溢流口及排放水口。 | ||||||||
| 适用对象：电子工业、半导体制造业、PCB制造业、LCD制造业、钢铁金属工业、电镀及金属表面处理工业、酸洗制程、染料/制药/化学工业、除臭/燃烧废气SOx/NOx之去掉、其它水溶性空气污染。 | ||||||||
| 产品特性 | ||||||||
| 本品制作材料均采用PP系聚炳烯成份，具有抗腐蚀、防冻裂、强度高，韧性好等优点。本产品安装简单、使用寿命长、连接性能。 | ||||||||
| 保养与维护 | ||||||||
| 机构在调试合格使用后的30天应进行一次检验和保养。 | ||||||||
| 检验保养内容： | ||||||||
| 1：清除机构表面的灰尘、污垢。 | ||||||||
| 2：喷淋头，有无堵塞。 | ||||||||
| 3：清理水箱有无沉淀堵塞，并清理记录，方便定制下次清理时间。 | ||||||||
| 4：观察拉西环表面是否会有较重污渍，如有需拿出放置于大面积水槽内用中和药剂清除表面污渍。 | ||||||||
| 5：根据排风异味或数据来确定活性炭是否需更换，使用后活性炭可在太阳下暴晒，使其再生。 | ||||||||
| 6：检查水泵是否有异响、松动及堵塞。 | ||||||||
外型尺寸：根据客户现场要求制定PP酸碱中和塔的外型尺寸。
| ||||||||
